Отопительно-варочные печи

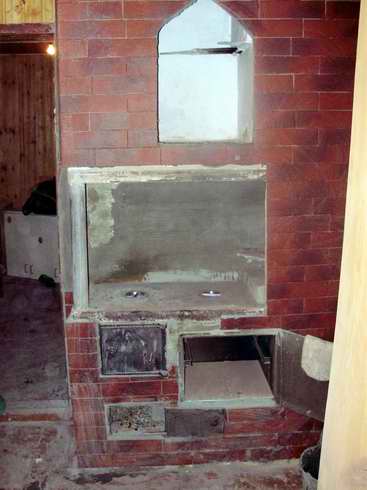

Варочные печи, в Волгограде, как и в других регионах, применяемые за городом для приготовлении пищи, выделяют мало тепла для приготовления продуктов питания, и большая часть тепла уходит на прямую из печи на улицу с дымовыми газами. В связи с этим в сельских домах и на дачных участках чаще всего используют отопительно-варочные печи, которые имеют больший процент КПД и к тому же дают тепло в помещении. Такие печи, имея двойную функцию к тому же занимают меньше места, чем две отдельно взятых печи (отопительная и варочная). К тому же они имеют два круга, то есть имеют два режима: по летнему (когда идёт отопление только плиты и возможность готовить пишу, не обогревая помещение в тёплое время года)
и режим по зимнему (когда можно отапливать помещение и плюс к тому же готовить на плите). Естественно и ухода за такой печью меньше чем за двумя печами.
Конструкции отопительно – варочных печей разнообразны и не раз менялись в своей конструкции. Печи с конструкцией как бы поставленной одна на другую печь работают с принципом «вольного» движения газов. При такой конструкции нижняя часть печи имеет обогрев и по этому разница температур между полом и потолком практически отсутствует.
В печах такого типа делают нижнюю отопительную камеру, которая является ещё и дожигательной камерой. В этой камере постоянно поддерживается высокая температура из – за чего КПД будет составлять около 80 – 85 %.
В варочной камере делают вентиляционный канал с задвижкой. Через него в атмосферу уходят запахи и пар, которые возникают при приготовлении пищи.
Печи имеют разные конструкции, о них мы расскажем далее.
Отопительно-варочная печь с нижним
обогревом размером 890х770 мм
На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 400шт.; кирпич огнеупорный (шамотный) –70шт.; дверка топочная – 1шт.; дверка поддувальная – 1шт.; задвижка дымовая – 3шт.; решётка колосниковая – 2шт.; дверки прочистные – 6шт.; предтопочный лист – 500х700 мм дверка варочной камеры – 1шт плита чугунная – 1шт.
Теплоотдача такой небольшой по размеру печи при одноразовой топке составляет 3,1 кВт (2700 ккал/ч), а при двухразовой топке – 3,7 кВт (3200 ккал/ч).
Отопительно-варочная печь с нижним
обогревом размером 1020х770 мм
На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 520шт.; кирпич огнеупорный (шамотный) –100шт.; дверка топочная – 1шт.; дверка поддувальная – 1шт.; задвижка дымовая – 3шт.; решётка колосниковая – 2шт.; дверки прочистные – 6шт.; предтопочный лист – 500х700 мм дверка варочной камеры – 1шт плита чугунная – 1шт.
Теплоотдача такой небольшой по размеру печи при одноразовой топке составляет 3,5 кВт (3000 ккал/ч), а при двухразовой топке – 4,1 кВт (3500 ккал/ч). Печь рассчитана на обогрев помещения до 25 м.
Отопительно-варочная печь с нижним
обогревом размером 1290х770 мм
На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 600шт.; кирпич огнеупорный (шамотный) –110шт.; дверка топочная – 1шт.; дверка поддувальная – 1шт.; задвижка дымовая – 2шт.; решётка колосниковая – 2шт.; дверки прочистные – 6шт.; предтопочный лист – 500х700 мм дверка варочной камеры – 1шт плита чугунная – 1шт.
Теплоотдача такой небольшой по размеру печи при одноразовой топке составляет 4кВт (3500 ккал/ч), а при двухразовой топке – 4,9 кВт (4200 ккал/ч). Печь рассчитана на обогрев помещения до 35 м.
Отопительно-варочная печь с нижним
обогревом размером 1020х1020 мм
На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 610шт.; кирпич огнеупорный (шамотный) –100шт.; дверка топочная – 1шт.; дверка поддувальная – 1шт.; задвижка дымовая – 3шт.; решётка колосниковая – 1шт.; дверки прочистные – 8шт.; предтопочный лист – 500х700 мм дверка варочной камеры – 1шт плита чугунная – 1шт.
Теплоотдача такой небольшой по размеру печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке – 4,9 кВт (4200 ккал/ч). Печь рассчитана на обогрев помещения до 40 м.
Отопительно-варочная печь с нижним
обогревом размером 1290х1020 мм
На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 700шт.; кирпич огнеупорный (шамотный) –120шт.; дверка топочная – 1шт.; дверка поддувальная – 1шт.; задвижка дымовая – 3шт.; решётка колосниковая – 1шт.; дверки прочистные – 10шт.; предтопочный лист – 500х700 мм дверка варочной камеры – 1шт плита чугунная – 1шт.
Теплоотдача такой небольшой по размеру печи при одноразовой топке составляет 5,6 кВт (4800 ккал/ч), а при двухразовой топке – 6,8 кВт (5800 ккал/ч). Печь рассчитана на обогрев помещения до 55 м.
Отопительно-варочная печь с нижним
обогревом размером 1290х1140 мм
На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 800шт.; кирпич огнеупорный (шамотный) –130шт.; дверка топочная – 2шт.; дверка поддувальная – 1шт.; задвижка дымовая – 1шт.; решётка колосниковая – 2шт.; дверки прочистные – 12шт.; предтопочный лист – 500х700 мм дверка варочной камеры – 1шт плита чугунная – 1шт.
Теплоотдача такой небольшой по размеру печи при одноразовой топке составляет 6,4 кВт (5500 ккал/ч), а при двухразовой топке – 7,5 кВт (6500 ккал/ч). Печь рассчитана на обогрев помещения до 65 - 70 м.
