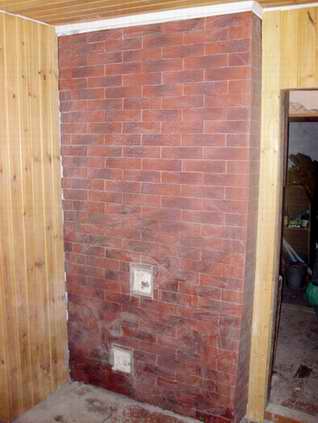

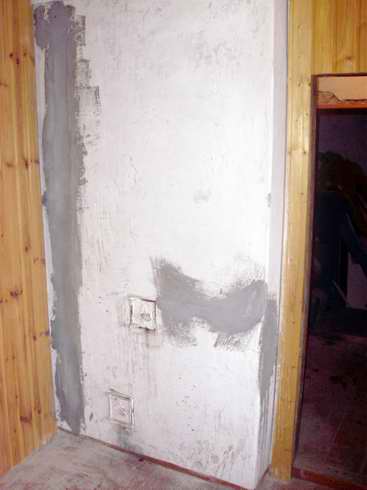

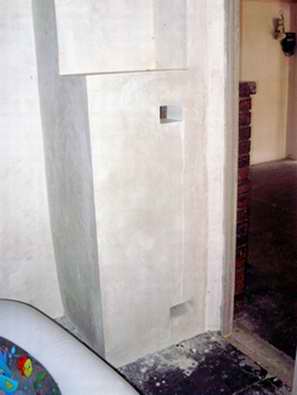

Отопительная печь





г. Волгоград. Красноармейский район.



Отопительные печи предназначены исключительно для обогрева помещений. За время существования конструкции печей постоянно изменялись, ведь как я говорил ранее печник является в своём роде художником и грамотный мастер может внести свои изменения и улучшить конструкцию изготавливаемой им печи. Ранее использовались многооборотные отопительные печи с последовательными вертикальными дымооборотами на смену которым пришли однооборотные отопительные печи с одним восходящим и с несколькими нисходящими. У однооборотных печей обогрев наружных стенок более сильный и равномерный.

При установке колосниковой решётки КПД таких печей увеличивается от 70-75%. Самый главный недостаток этих печей заключается в том, что нижняя часть после прогрева печи остаётся холодной. При этом происходит разница температур в нижней и верхней части помещения. При правильной постройке печи с использованием обогрева нижней части печи разница температур в нижней и верхней части помещения доводится до минимума 2-3 градуса.

По сути, отопительные печи состоят из двух печей поставленных друг на друга и соединённых между собой одним вертикальным каналом. При такой конструкции происходит интенсивное прогревание нижней части печи. Горячие газы при выходе из топливника  в первую очередь прогревают нижнюю часть печи, далее проходя по вертикальному соединительному каналу, прогревают верхнюю часть печи.

Отопительные печи, с которыми Вы можете ознакомиться на нашем Волгоградском сайте относятся к толстостенным печам умеренного прогрева с увеличенной теплоотдачей в нижней части печи. Топка этих печей производится 45-60 мин, с закладкой топлива в 3-4 приёма.  Такие печи обычно протапливают один раз в сутки, но при очень низкой температуре окружающей среды (30-40 градусов ниже ноля) печь стоит протапливать два раза в сутки. При такой топке температурные колебания в помещения не будут превышать 2-3 градусов.

 Отопительные печи более экономичны по той причине, что их КПД выше, чем у варочных и отопительно-варочных печей из – за своеобразного исполнения каналов газоходов, которые направлены на более эффективное согревание. Так же наибольшую функциональность обеспечивают герметичные дверцы топки и зольниковой камеры. Для топки лучше всего использовать каменный уголь, торфяной брикет и любые дрова. При заготовке дров нужно учитывать размер топки.

Далее я расскажу о разновидностях отопительных печей.





Отопительная печь с нижним обогревом размером 770х640.



Такая печь как уже понятно из названия имеет размеры 770х640х2310 мм. На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 220шт.; кирпич огнеупорный (шамотный) – 170шт.; дверка топочная – 1шт.; дверка поддувальная – 1 шт.; задвижка дымовая – 1 шт.; решётка колосниковая – 1 шт.; дверки прочистные – 6 шт.; предтопочный лист – 500х700 мм. У одного печника на изготовление такой печи уйдёт примерно 16-18 часов, но с учётом помощи одного подсобника для подноса материалов и подготовки глиняно-шамотной смеси.

Теплоотдача такой небольшой по размеру печи при одноразовой топке составляет 2,8 кВт (2400 ккал/ч), а при двухразовой топке – 3,5 кВт (3000 ккал/ч). Таким образом, площадь отапливаемого помещения до 16 м.

Печь при такой простой конструкции имеет хороший обогрев в нижней зоне. Топливом для такой печи служат дрова, каменный уголь, торфяные брикеты, углебрикеты.





Отопительная печь с нижним обогревом размером 770х770 мм.

Отопительная печь имеет размеры 770х770х2310 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 230 шт., кирпич огнеупорный (шамотный) – 210 шт., глиняно-шамотная смесь, дверка поддувальная – 1 шт., дверка топочная – 1 шт., задвижка дымовая., решётка колосниковая – 1 шт., дверки прочистные -6 шт.

На такую печь так же требуется примерно 16 – 18 часов работы одному печнику с подсобником.  Печь рассчитана на обогрев помещения площадью 20 м. Теплоотдача печи при одноразовой топке  3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит, каменный уголь, торфяные брикеты, углебрикеты, дрова.



Отопительная печь с нижним обогревом размером 890х890 мм.

Данная печь имеет размеры 890х890х2310 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 340 шт., кирпич огнеупорный (шамотный) – 270 шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные – 10 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течение 24 часов. Печь рассчитана на обогрев помещения площадью в 25 – 30 м. Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке – 4,7 кВт (4000 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.



Отопительная печь с нижним обогревом размером 1020х890 мм.

Данная печь имеет размеры 1020х890х2240 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 570 шт., кирпич огнеупорный (шамотный) – 100 шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные – 7 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течение 24 часов. Печь рассчитана на обогрев помещения площадью в 35 – 40 м. Теплоотдача печи при одноразовой топке около 4 кВт (3400 ккал/ч), а при двухразовой топке – 5 кВт (4300 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.



Отопительная печь с нижним обогревом размером 1160х890 мм.

Данная печь имеет размеры 1160х890х2240 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 580 шт., кирпич огнеупорный (шамотный) – 140 шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные – 9 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течение 26 часов. Печь рассчитана на обогрев помещения площадью до 45 м. Теплоотдача печи при одноразовой топке около 4,3 кВт (3700 ккал/ч), а при двухразовой топке – 5,4 кВт (4600 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.



Отопительная печь с нижним обогревом размером 1290х510 мм.

Данная печь имеет размеры 1290х510х2310 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 400шт., кирпич огнеупорный (шамотный) – 220 шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные –4 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течение 24 часов. Печь рассчитана на обогрев помещения площадью до 35 м. Теплоотдача печи при одноразовой топке около 3,8 кВт (3300 ккал/ч), а при двухразовой топке – 5,1 кВт (4400 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.



Отопительная печь с нижним обогревом размером 1650х510 мм.

Данная печь имеет размеры 1650х510х2310 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 640шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные –7 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течение 26 часов. Печь рассчитана на обогрев помещения площадью до 50 м. Теплоотдача печи при одноразовой топке около 5кВт (4300 ккал/ч), а при двухразовой топке – 6,2 кВт (5300 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.



Отопительная печь с нижним обогревом размером 2259х510 мм.

Данная печь имеет размеры 2259х510х2480 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 740шт., кирпич огнеупорный (шамотный) – 40 шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные –7 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течение 30 часов. Печь рассчитана на обогрев помещения площадью до 60 м. Теплоотдача печи при одноразовой топке около 6 кВт (5100 ккал/ч), а при двухразовой топке – 7,1 кВт (6100 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.



Отопительная печь с нижним обогревом размером 1880х640 мм.

Данная печь имеет размеры 1880х640х2380 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 950шт., кирпич огнеупорный (шамотный) – 40 шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные –12 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течении 36 часов. Печь рассчитана на обогрев помещения площадью до 55 м. Теплоотдача печи при одноразовой топке около 5,5 кВт (4700 ккал/ч), а при двухразовой топке – 6,6 кВт (5700 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.



 Отопительная печь с нижним обогревом размером 1290х1020 мм.

Данная печь имеет размеры 12900х1020х2380 мм.

На данную конструкцию (не считая фундамента и трубы) требуется: кирпич красный – 800шт., кирпич огнеупорный (шамотный) – 90 шт., дверка топочная – 1 шт., дверка поддувальная – 1 шт., задвижка дымовая – 1 шт., решётка колосниковая – 1 шт., дверки прочистные –12 шт., глиняно-шамотная смесь.

Такую печь может сложить один печник с подсобником в течении 30 часов. Печь рассчитана на обогрев помещения площадью 65 – 70 м. Теплоотдача печи при одноразовой топке около 6,2 кВт (5300 ккал/ч), а при двухразовой топке – 7,5 кВт (6500 ккал/ч).

Эта печь рассчитана также на применение для топки дров, каменного угля, торфяных брикетов, углебрикетов, антрацита.
